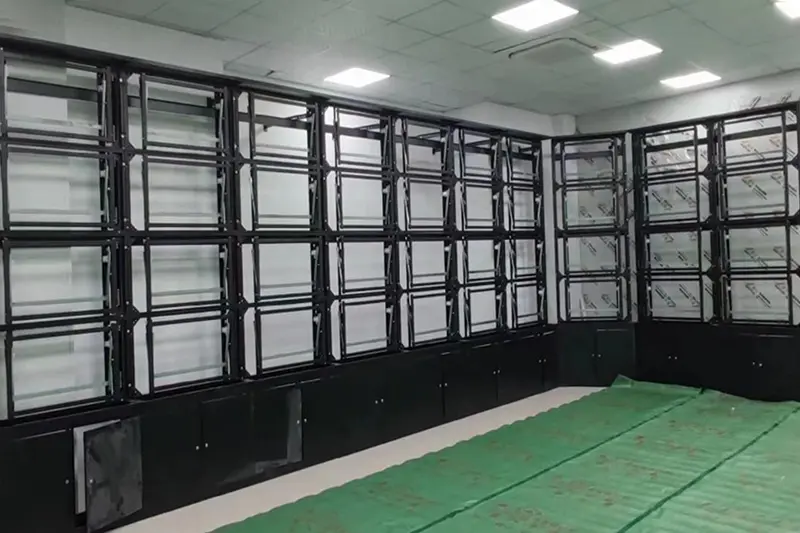

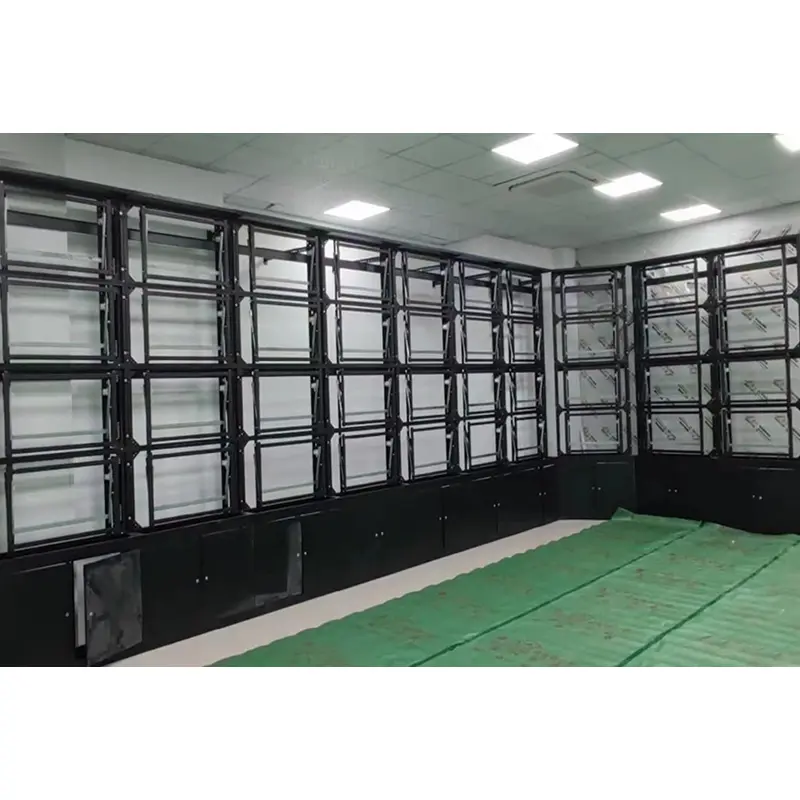

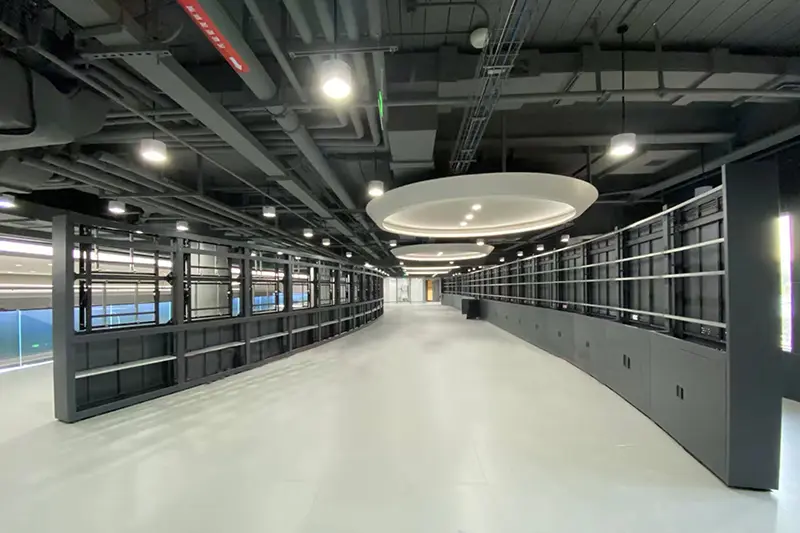

55 inç Video Duvar Braketi

55 inçlik video duvarı braketi, mükemmel görsel hizalama elde etmek üzere tasarlanmış hassas bir kurulum sistemidir. 55 inçlik dar çerçeveli ekran üniteleri, dikiş bütünlüğüne son derece duyarlıdır; Standart montaj parçaları genellikle ayar sonrasında geri esneme veya sıcaklık dalgalanmaları nedeniyle konum kaymalarından muzdariptir. Bu ürün, ±10 mm (dikey ve yatay) ve ±6 mm (derinlik) ayar aralığı sunan, çift somunlu, gevşemeyi önleyen ince ayar mekanizmasına sahiptir; dokunsal, hassas kontrol sağlar ve kilitlendiğinde sıfır kayma sağlar. TV stüdyosu arka planları, müzelerdeki büyük ölçekli dijital sanat sergileri ve amiral gemisi mağazalarının öne çıkan duvarları gibi kusursuz görseller gerektiren üst düzey ticari uygulamalar için idealdir.

55 İnç Video Duvarları İçin Neden Özel Bir Braket Gereklidir?

Ürün Avantajları

✅Ağır yük uyumlu: Kalınlaştırılmış profiller ve takviye çubukları, 49 inç braketlere göre %30 daha yüksek tek noktalı yük kapasitesi sunar ve uzun süreli kullanımdan sonra yerleşim yapmaz.

✅Stabil birleştirme boşlukları: Kilit somunlarıyla eşleştirilmiş her panel için bağımsız kilitleme, sıcaklık değişimleri ve küçük titreşimlerin neden olduğu yer değiştirmeyi önler.

✅Yüksek kurulum toleransı: Çapraz kirişlere önceden monte edilmiş yatay kabarcık seviyeleri ve kanca girişlerindeki kılavuz eğimleri, ağır 55 inçlik panellerin tek kişi tarafından kolaylıkla monte edilmesine olanak tanır.

✅Geniş uyumluluk: VESA 600×400 mm ve 800×400 mm delik desenlerini destekler; ana akım markaların 55 inç video duvarı panelleriyle uyumludur.

✅Hava koşullarına karşı üstün dayanıklılık: Yarı dış mekanlarda kullanıma yönelik dış mekan sınıfı toz kaplama.

Malzeme ve Yapısal Özellikler

46 inç ve 49 inç Braketlerle Anahtar Karşılaştırması

Temel Özellikler

1. Ağır 55 inç Paneller için Özelleştirilmiş Ağır Hizmet Basınca Dayanıklı Çerçeve

Ana kiriş 2,8 mm soğuk haddelenmiş çelik plakayı benimser ve kolon kesiti 60x40 mm'ye genişletilir (49 inçlik braketten %30 daha büyük kesit alanı). Gerçek panel ağırlığı yalnızca 25 ila 35 kg arasında değişirken, ≥80 kg'lık tek panel yükü için tasarlanmış olup, uzun süreli asılı kalma sırasında bükülme, burulma veya çökme olmadan yeterli güvenlik marjı sağlar.

2. Geri Tepmeyi Önleyici Kilitleme ile Yüksek Hassasiyetli 6 Yönlü İnce Ayar

Dikey ve yatay ayar aralığı ±10 mm'ye, ön-arka ayarı ±6 mm'ye ulaşır ve 46 inç ve 49 inç modellere göre üstündür. Gevşemeyi önleyen çift somun yapısı, net ayar geri bildirimi ve kilitleme sonrasında sıfır kayma sağlar. Ekleme boşlukları, -10°C'den 50°C'ye kadar sıcaklık dalgalanmalarında veya küçük titreşimlerde bile uzun süre stabil kalır.

3. Büyük Panel Burulmalarını Ortadan Kaldırmak için Burulma Önleyici Yardımcı Kancalar

55 inçlik uzun paneller kendi ağırlıkları altında yatay olarak bükülme eğilimi gösterir ve bu da eşit olmayan boşluk yüksekliklerine neden olur. Burulmanın tamamen önlenmesi için her panelin arkasına iki adet yan durdurucu takılarak, birleştirme boşluklarının her iki ucunda ≤0,3 mm yükseklik farkı sağlanır.

4. Çift Montaj Modları: Duvara Monte ve Yerde Duran

•Duvara monte: Beton ve masif tuğla duvarlar için, M12 genişletme cıvatalarıyla sabitlenmiştir (46/49 inç braketler için M10 cıvatalardan daha büyük kullanılır)

• Yerde duran: Kolonların dışa doğru eğilmesini önlemek için isteğe bağlı ağır hizmet tipi ayarlanabilir ayak pedleri ve alt çapraz bağlantı çubuklarıyla donatılmıştır; duvar delmenin mümkün olmadığı yerler için uygundur

5. Tek Kişi Tarafından Çalıştırılabilen Hızlı Sökme Bakım Tasarımı

Kılavuz eğimli çift katmanlı üst ve alt kancalar, asma plakalarını ve çapraz kirişleri birbirine bağlar. Paneller, tek bir işçi tarafından 10 mm yukarı kaldırılıp ardından dışarı doğru çekilerek çıkarılabilir. Kablonun uygun şekilde takılıp çıkarılması için braketin arkasında bakım açıklıkları ayrılmıştır.

6. Yarı Dış Mekan Senaryoları için Dış Mekan Sınıfında Hava Direnci

Dış mekana uygun toz kaplama, 120 saatlik tuz püskürtme testini geçer (sıradan braketler için 72 saate karşılık). Trafik bilgilendirme büfeleri, dış mekan reklam ekranları ve stadyum saçakları gibi yarı dış mekanlarda uygulanabilir, paslanmaya ve solmaya karşı dayanıklıdır.

Kurulum Adımları

İki işçi gerekli; 4 panelli bir setin kurulumu 2,5–3 saat sürer (daha ağır olması nedeniyle daha küçük boyutlara göre %30 daha uzun)

1. Yerinde Araştırma

Duvar boyutlarını ölçün, duvar tipini onaylayın (beton/masif tuğla/hafif duvar), yerleşim planını belirleyin (örn. 3x3) ve çerçeve montaj konumlarını işaretleyin.

2. Ana Çerçeve Sabitleme

• Duvara monte: M12 genleşme cıvataları ile ≤600 mm aralıklarla duvarlara sabitlenmiş yatay kirişler (sıra başına bir tane) takın.

• Zemine monte: Sol ve sağ sütunları artı alt çapraz destekleri monte edin, M12 genişletme cıvatalarıyla zemine sabitleyin ve sütunları çapraz desteklerle güçlendirin

Sabit bir taban sağlamak için yatay ve dikey seviyeleri bir seviye göstergesiyle tekrar tekrar kalibre edin.

3. Asılı Plakaları Önceden Birleştirin

İnce ayarlı asma plakalarını 55 inç panellerin arkasındaki VESA deliklerine (600×400 veya 800×400) takın ve plakaları yatay tutun.

4. Panelleri Tek Tek Monte Edin

Alt sıradan başlayın, panel kancalarını kılavuz eğimleri aracılığıyla kiriş yuvalarına kaydırın ve alt mandalları sabitleyin. Ağır 55 inçlik panelleri kaldırmak ve kancaları hizalamak için iki işçi önerilir.

5. Hassas İnce Ayar

Birlikte verilen altıgen anahtarla 6 yollu kriko vidalarını (dikey/yatay/ön-arka) ayarlayın, hedef ekleme aralığı≤0,5 mm olan yatay boşluklar sağlamak için burulma önleyici durdurucular kullanın.

6. Kablo Yönetimi

Kabloları yan kablo kanalları boyunca yönlendirin, güçlü ve zayıf akım kablolarını ayırın ve daha sonraki bakım için arka bakım açıklıklarını kullanın.

7. Son Kilitleme

Tüm ünitelerin çift gevşeme önleyici somunlarını sıkın ve genel stabiliteyi tamamen kontrol edin.

8. Açılış Testi

Güç açma ve görüntü efektlerinde hata ayıklama; Ekleme performansı gereksinimleri karşıladığında kullanıma sunulur.

Uygulama Senaryoları ve Önerilen Yapılandırmalar

SSS

Soru 1: Panellerin yatay seviyesi montaj sonrasında ayrı ayrı ayarlanabilir mi?

C: Evet. Her panelin asma plakası, dikey ve yatay ince ayarlarla bağımsız olarak tasarlanmıştır; konumları kurulumdan sonra bile kriko vidaları aracılığıyla değiştirilebilir.

S2: Ekleme boyutları saha koşullarına göre özelleştirilebilir mi?

C: Modüler yapı, projenin taleplerine göre her boyutta video duvarı matrisi oluşturmak için satır ve sütunların serbest kombinasyonunu destekler.

S3: 55 inçlik video duvarı braketi uzun süreli günlük kullanımda deforme olur mu veya gevşer mi?

C: Birinci sınıf çelik malzemeler artı koruyucu kaplama, normal iç mekan koşullarında yapısal deformasyonu ve gevşemeyi önler.

S4: Kurulum için hangi araçlar gereklidir?

A: Darbeli matkap / elektrikli çekiç (12 mm ve 14 mm matkap uçları), seviye göstergesi, 8–10 mm açık uçlu anahtar, 4 mm/5 mm altıgen anahtar, şerit metre, işaret kalemi.

S5: 55 inçlik braket, 49 inçlik / 46 inçlik braketlerle birbirinin yerine kullanılabilir mi?

C: Değişim önerilmez. 55 inçlik paneller %30 daha fazla ağırlığa sahiptir ve farklı bir ağırlık merkezi ile yaklaşık 15 cm daha uzundur. Bu braket hedeflenen yükseltmelere sahiptir: daha kalın ana kiriş (2,8 mm'ye karşı 2,0 mm), daha geniş kolon kesiti (60×40 mm'ye karşı 50×30 mm), daha geniş ayar aralığı (±10 mm'ye karşı ± 6 mm) ve M12 genişletme cıvataları (M10'a karşı). Özel modeller şiddetle tavsiye edilir.
